Odběr vzorků olejů

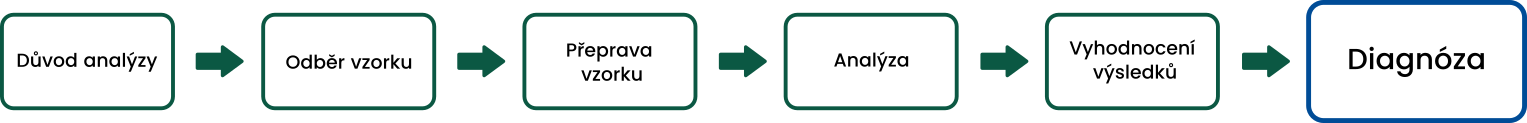

1. Řetězec diagnostiky oleje – kompletní proces

Diagnostika oleje je proces, který funguje jako řetězec vzájemně propojených kroků. Každé „články“ tohoto řetězce jsou důležité — od okamžiku odběru vzorku až po interpretaci výsledků. Přerušení kteréhokoli z nich může zcela zkreslit diagnózu a vést k chybným provozním rozhodnutím.

Účinná diagnostika je založena na následujících krocích:

• správné místo odběru vzorku
• správný postup odběru
• čistota nádob a vybavení
• neprodlené doručení vzorku do laboratoře
• výběr vhodného souboru testů
• správná příprava vzorku v laboratoři
• použití reagentů a rozpouštědel vysoké čistoty
• použití přístrojů s nízkou úrovní interference
• použití správných norem a kalibrací
• kompetentní a proškolený laboratorní personál
• interpretace výsledků v kontextu aplikace

Přerušení řetězce – důsledky

Nedostatek nebo poškození kteréhokoli článku vede k:

• chybným diagnózám
• nesprávným provozním rozhodnutím
• neoprávněným servisním nákladům
• ztrátě hodnoty investic
• zvýšení nákladů na poruchy a odstávky

2. Proč odebíráme vzorky oleje a maziva?

Pravidelný odběr vzorků je základem preventivní a prediktivní diagnostiky. Používá se za účelem:

• plnění doporučení výrobců strojů a maziv,
• plného využití potenciálu oleje/maziva,
• rozhodování o dalším provozu až do plánované odstávky,
• ověřování provozních zásahů (filtrace, výměna oleje, opravy),
• identifikace příčin neobvyklých projevů provozu stroje,
• analýzy havarijních vzorků,
• hodnocení kvality dodavatelů,
• podpory auditních procesů (např. pojišťovacích).

3. Proč je postup odběru klíčový?

Fáze odběru vzorku je nejcitlivější částí celého procesu:

• zde vzniká nejvíce chyb,
• chyby vzniklé při odběru nelze v laboratoři zpětně opravit,
• reprezentativnost vzorku rozhoduje o kvalitě diagnostiky,
• požadavky na vzorky rostou, přestože jejich objem se zmenšuje,
• náklady na poruchy, odstávky a opravy neustále rostou.

4. Vybavení a příslušenství pro odběr vzorků

Nádoby na vzorky

Nádoby musí být přizpůsobeny typu média a rozsahu analýz:

• vhodná kapacita (odpovídající rozsahu analýz),
• naplnění maximálně do ¾ objemu,
• průhledné nádoby (PTE) – rychlé vizuální posouzení,
• skleněné nádoby – vysoká čistota, vyšší křehkost,
• kovové nádoby – např. pro transformátorové oleje,
• neprůhledné nádoby – pro vzorky citlivé na světlo.

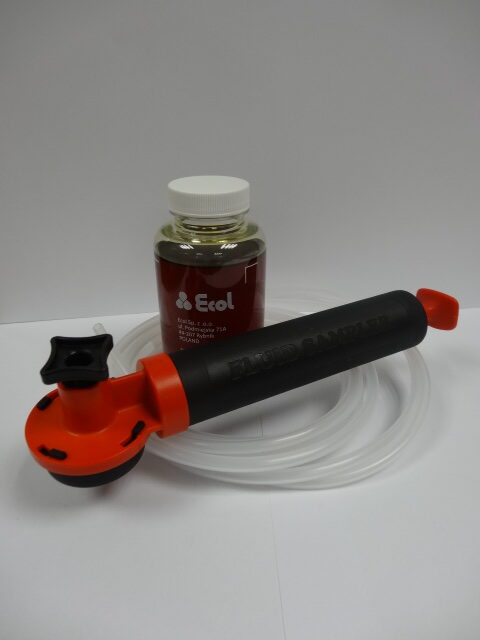

Vakuové pumpy

• umožňují pohodlný odběr vzorku,
• používají se se ventily i bez nich,
• vyžadují maximální čistotu všech prvků (sonda, hadička, pumpa),
• před odběrem je nutné propláchnutí „mrtvých zón“.

Ventily a odběrové přípojky

Doporučená metoda odběru:

• jehlové a kulové ventily,
• „push-button“ ventily,
• přípojky pro sondu,
• systémy minimess,
• minimess s redukcí tlaku,
• instalované z výroby nebo dodatečně v existujících systémech.

5. Proplachování – podmínka reprezentativnosti

Aby byl vzorek spolehlivý, je nutné odstranit nečistoty z tzv. mrtvých zón:

• ventilů, portů a adaptérů
• sond a hadiček
• částí vakuových pump

Pravidlo: propláchnout objem 5–10× větší než objem mrtvé zóny.

6. Provozní podmínky při odběru

Doporučené podmínky:

• zařízení pracuje v normálních podmínkách,
• jmenovité zatížení,
• olej v cirkulaci,
• provozní teplota,
• odběr do cca 30 minut po vypnutí (pokud je olej stále v pohybu).

Je třeba se vyhnout:

• odběru při vypnutém stroji,
• provozu při částečném nebo nulovém zatížení,
• studenému systému.

7. Umístění odběrového bodu

Nejlepší místa:

• oblasti aktivního (turbulentního) proudění,
• za třecími uzly (převodovky, čerpadla, válce),
• před filtry.

Je třeba se vyhnout:

• mrtvým zónám,
• laminárnímu proudění (přímé úseky potrubí),
• zásobníkům (pokud existuje jiná možnost),
• bodům za filtry,
• olejovým vanám (pokud není cirkulace).

Metody odběru

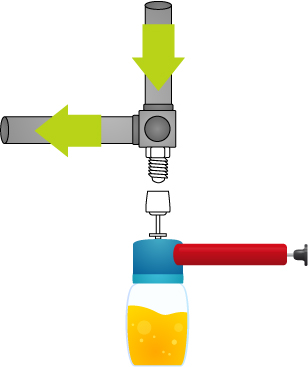

Odběr z výpustného portu A (doporučený)

• dedikovaný odběrový port
• použití vakuové pumpy
• vysoká reprezentativnost vzorku

Odběr z výpustného portu B (nedoporučený)

• nereprezentativní vzorek
• neodráží celý systém

Odběr vakuovou pumpou a sondou

Používá se, když:

• nejsou k dispozici odběrové ventily,
• není cirkulace oleje,
• odběr probíhá ze zásobníků.

Sonda by měla být ponořena přibližně do poloviny hladiny oleje.

Odběr z olejové vany / sacích systémů

Používá se mimo jiné v:

• dieselových motorech,
• převodovkách,
• kompresorech.

Odběr z vedení před filtrací poskytuje lepší reprezentativnost.

8. Frekvence odběru vzorků

Na frekvenci testování mají vliv:

Ekonomické faktory:

• hodnota a kritičnost zařízení,
• náklady na odstávky a opravy,
• bezpečnostní požadavky.

Provozní podmínky:

• prašnost a vlhkost,
• teplota, tlak a zatížení,
• vibrace a otřesy,
• chemická kontaminace.

Provozní faktory:

• stáří stroje,
• stáří oleje,
• historie změn vlastností oleje (trendy),
• doporučení výrobce a normy (např. ASTM D4378-92),
• servisní zkušenosti.

Odběr vzorků maziv

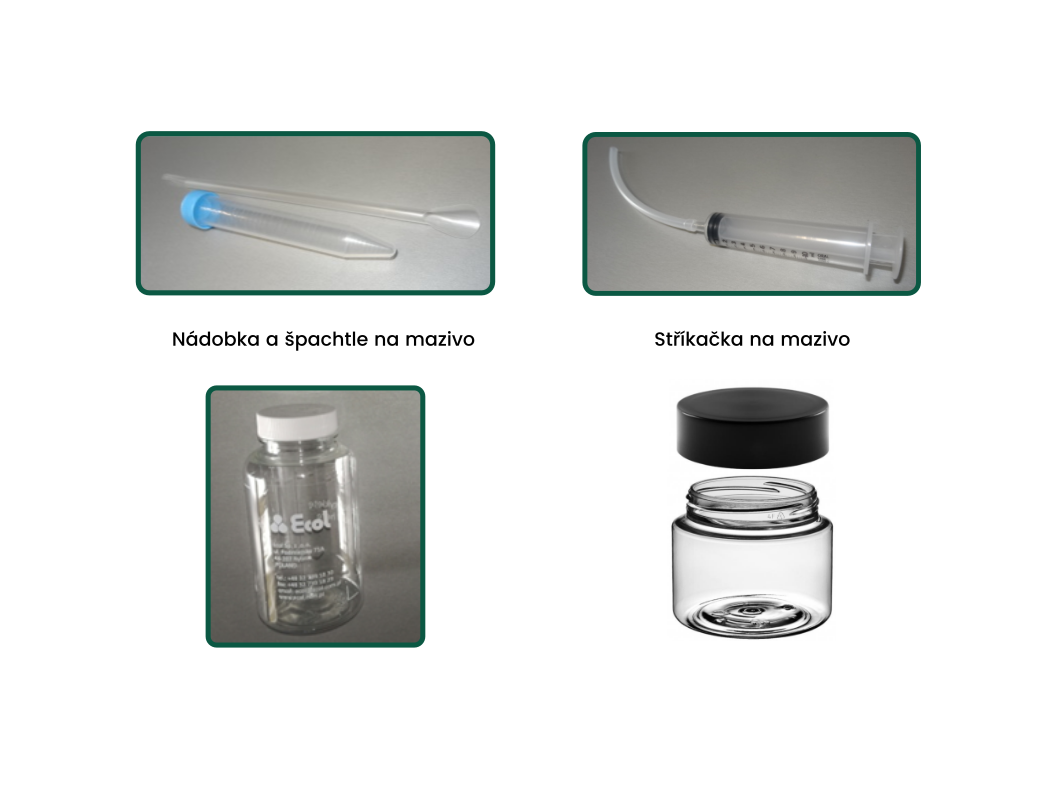

Zařízení a příslušenství pro odběr vzorků maziv

1. Wyłączyć robota.
2. Wyjąć korek spustowy.
3. Jeśli jest taka potrzeba wkręcić adapter.
4. Wkręcić Grease Thief w otwór.
5. Pociągnąć za tłok Grease Thiefa w celu jego napełnienia.
6. Zamknąć Grease Thiefa za pomocą żółtego korka.

Odběr vzorků maziva z robota (maznice / kalamitka)

• Pokud je to možné, umístěte robota výstupy směřujícími dolů a vypněte napájení.
• Demontujte mazničku (kalamitku).
• Zašroubujte plastovou stříkačku do závitového otvoru a odeberte vzorek.
• Vložte špičku stříkačky do Grease Thief a naplňte jej mazivem zatažením pístu.
• Vstříkněte mazivo, aby se Grease Thief naplnil.
• Uzavřete Grease Thief a vložte jej do přepravní tuby.
• Grease Thief nevyžaduje další úpravy; je připraven k analýze dle doporučení ASTM.

Odběr vzorků maziva – stříkačka a sonda

• Vložte sondu do maziva nebo mazacího bodu.
• Připojte stříkačku k sondě.
• Odeberte vzorek maziva zatažením pístu.
• Zajistěte, aby vzorek byl reprezentativní pro dané místo mazání.
• Přeneste mazivo do vhodné transportní nádoby (např. Grease Thief) k analýze.

Odběr vzorků maziva – bez odběrových bodů

Pokud ložisko nemá odběrové body pro vzorky maziva, vzorek je nutné odebrat z oblasti těsnění. Prostor v blízkosti mazničky musí být předem důkladně očištěn. Vzorek je vhodné odebírat z hlavní pracovní zóny ložiska a/nebo z místa posunutého o 180° vůči ní.

Při domazávání přes připravenou mazničku (bez otáčení ložiska) se jako vzorek odebírá první porce maziva vytlačená zpod těsnicí břity. Dostatečné množství vzorku je přibližně 0,3 cm³.

Při odběru je nutné dbát zvýšené opatrnosti, protože kontaminace vzorku může zkreslit výsledky analýzy.
