Pobór próbek olejów

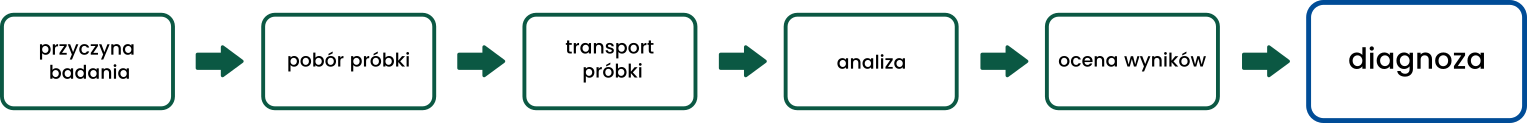

1. Łańcuch diagnostyki olejowej – pełny proces

Diagnostyka olejowa to proces, który działa jak łańcuch powiązanych ze sobą etapów. Każde „ogniwo” ma znaczenie — od momentu poboru próbki aż po interpretację wyników. Zerwanie któregokolwiek z nich może całkowicie zafałszować diagnozę i doprowadzić do błędnych decyzji eksploatacyjnych.

Skuteczna diagnostyka opiera się na następujących etapach:

• właściwe miejsce poboru próbki
• właściwa procedura poboru
• czystość pojemników i sprzętu
• niezwłoczne dostarczenie próbki do laboratorium
• dobór odpowiedniego zestawu badań
• prawidłowe przygotowanie próbki w laboratorium
• stosowanie reagentów i rozpuszczalników wysokiej czystości
• użycie aparatury o niskim poziomie interferencji
• stosowanie właściwych norm i kalibracji
• kompetentny, przeszkolony personel laboratoryjny
• interpretacja wyników w kontekście aplikacji

Zerwanie łańcucha – konsekwencje

Brak lub uszkodzenie któregokolwiek ogniwa prowadzi do:

• błędnych diagnoz
• niewłaściwych decyzji eksploatacyjnych
• nieuzasadnionych kosztów serwisowych
• utraty wartości inwestycji
• wzrostu kosztów awarii i przestojów

2. Dlaczego pobieramy próbki oleju i smaru?

Regularny pobór próbek jest podstawą diagnostyki prewencyjnej i predykcyjnej. Stosuje się go w celu:

• realizacji zaleceń producentów maszyn i środków smarnych
• pełnego wykorzystania potencjału oleju/smaru
• podejmowania decyzji o dalszej eksploatacji do planowanego postoju
• weryfikacji działań eksploatacyjnych (filtracja, wymiana oleju, remonty)
• identyfikacji przyczyn niepokojących objawów pracy maszyny
• analizy próbek poawaryjnych
• oceny jakości dostawców
• wsparcia procesów audytowych (np. ubezpieczeniowych)

3. Dlaczego procedura poboru jest kluczowa?

Etap poboru próbki jest najbardziej wrażliwym elementem całego procesu:

• to tutaj powstaje najwięcej błędów
• błędów z poboru nie da się już skorygować w laboratorium
• reprezentatywność próbki decyduje o jakości diagnozy
• wymagania wobec próbek rosną, mimo ich coraz mniejszych objętości
• koszty awarii, przestojów i remontów stale rosną

4. Sprzęt i akcesoria do poboru próbek

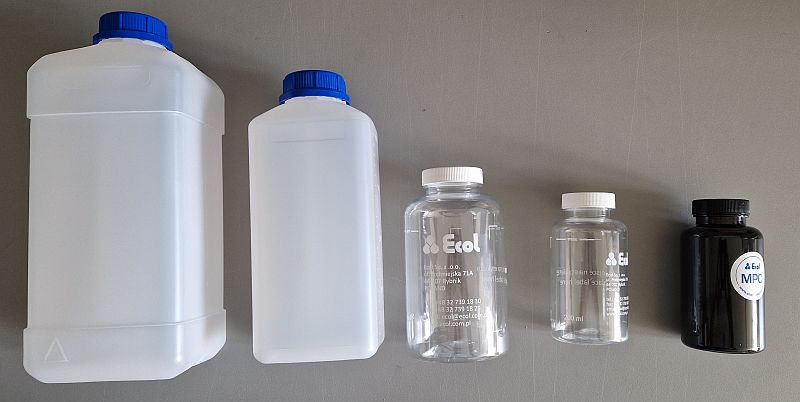

Pojemniki na próbki

Pojemniki muszą być dopasowane do rodzaju medium i zakresu badań:

• odpowiednia pojemność (zgodna z zakresem analiz)
• napełnienie maksymalnie do ¾ objętości
• pojemniki przezroczyste (PTE) – szybka ocena wizualna
• pojemniki szklane – wysoka czystość, większa kruchość
• pojemniki metalowe – np. dla olejów transformatorowych
• pojemniki nieprzezroczyste – dla próbek wrażliwych na światło

Pompki próżniowe

• umożliwiają wygodny pobór próbki
• stosowane z zaworami lub bez
• wymagają maksymalnej czystości elementów (sonda, wężyk, pompka)
• konieczne przepłukiwanie „martwych stref” przed poborem

Zawory i króćce pobiercze

Zalecana metoda poboru:

• zawory iglicowe i kulowe
• zawory „push button”
• króćce pod sondę
• systemy minimess
• minimessy z redukcją ciśnienia
• instalowane fabrycznie lub modernizowane w istniejących układach

5. Przepłukiwanie – warunek reprezentatywności

Aby próbka była wiarygodna, należy usunąć zanieczyszczenia z tzw. martwych stref:

• zaworów, portów i adapterów
• sond i wężyków
• elementów pompek próżniowych

Zasada: przepłukać objętość 5–10× większą niż martwa strefa.

6. Warunki pracy podczas poboru

Zalecane warunki:

• urządzenie pracuje w normalnych warunkach
• nominalne obciążenie
• olej w cyrkulacji
• temperatura robocza
• pobór do ok. 30 min po wyłączeniu (jeśli olej nadal w ruchu)

Należy unikać:

• poboru przy wyłączonej maszynie
• pracy na częściowym lub zerowym obciążeniu
• zimnego układu

7. Lokalizacja punktu poboru

Najlepsze miejsca:

• strefy aktywnego przepływu (turbulentnego)
• za węzłami tarcia (przekładnie, pompy, siłowniki)
• przed filtrami

Należy unikać:

• martwych stref
• przepływu laminarnego (proste odcinki)
• zbiorników (jeśli istnieje inna możliwość)
• punktów za filtrami
• misek olejowych (jeśli brak cyrkulacji)

Metody poboru

Pobór ze spustu A (zalecany)

• dedykowany port poboru
• użycie pompki próżniowej
• wysoka reprezentatywność próbki

Pobór ze spustu B (niezalecany)

• próbka niereprezentatywna
• nie odzwierciedla całego układu

Pobór pompką próżniową i sondą

Stosowany gdy:

• brak zaworów pobierczych
• brak cyrkulacji oleju
• pobór ze zbiorników

Sonda powinna być zanurzona do ok. połowy poziomu oleju.

Pobór z miski olejowej / układów dolotowych

Stosowany m.in. w:

• silnikach Diesla
• przekładniach
• kompresorach

Pobór z linii przed filtracją daje lepszą reprezentatywność.

8. Częstotliwość poboru próbek

Na częstotliwość badań wpływają:

Czynniki ekonomiczne:

• wartość i krytyczność urządzenia
• koszty przestoju i napraw
• wymagania bezpieczeństwa

Warunki pracy:

• zapylenie i wilgotność
• temperatura, ciśnienie, obciążenia
• drgania i wibracje
• zanieczyszczenia chemiczne

Czynniki eksploatacyjne:

• wiek maszyny
• wiek oleju
• historia zmian właściwości oleju (trendy)
• zalecenia producenta i normy (np. ASTM D4378-92)
• doświadczenie serwisowe

Pobór próbek smarów

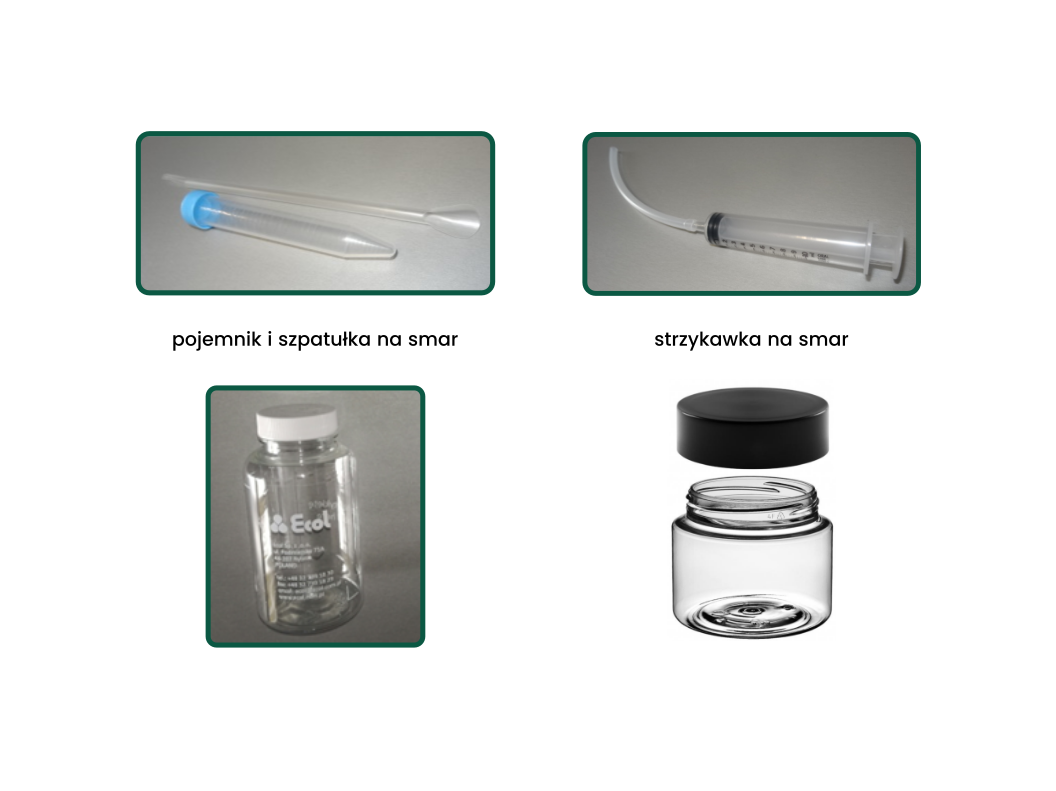

Urządzenia i akcesoria do poboru próbek smaru

Pobór próbek smaru z robota

1. Wyłączyć robota.
2. Wyjąć korek spustowy.
3. Jeśli jest taka potrzeba wkręcić adapter.
4. Wkręcić Grease Thief w otwór.
5. Pociągnąć za tłok Grease Thiefa w celu jego napełnienia.
6. Zamknąć Grease Thiefa za pomocą żółtego korka.

Pobór próbek smaru z robota (smarowniczka /kalamitka)

1. Jeśli to możliwe, umieść robota drenami skierowanymi w dół i wyłącz zasilanie.
2. Wymontuj kalamitkę.
3. Wkręcić plastikową strzykawkę do gwintowanego otworu i pobrać próbkę.
4. Umieścić końcówkę strzykawki w Grease Thief i napełnić smarem poprzez wyciągnięcie tłoka.
5. Wstrzyknij smar, aby wypełnić Grease Thief.
6. Zakręć Grease Thief i umieść go w tubie transportowej.
7. Grease Thief nie wymaga dalszej obsługi; gotowy do analizy zgodnie z zaleceniami ASTM.

Pobór próbek smaru – strzykawka i sonda

Pobór próbek smarów – brak punktów poboru

Jeśli łożysko nie posiada punktów poboru próbek smaru, próbkę należy pobrać z okolicy uszczelnienia. Obszar w pobliżu smarowniczki powinien zostać wcześniej dokładnie oczyszczony. Próbkę najlepiej pobierać z głównej strefy pracy łożyska i/lub z miejsca przesuniętego o 180° względem niej.

Podczas dosmarowywania przez przygotowaną smarowniczkę (bez obracania łożyska) jako próbkę pobiera się pierwszą porcję smaru wydostającą się spod wargi uszczelniającej. Wystarczająca ilość próbki to ok. 0,3 cm³.

Podczas poboru próbki należy zachować szczególną ostrożność, ponieważ zanieczyszczenie próbki może zafałszować wynik analizy.
